纸浆废液粘结剂的应用

网站编辑：洛阳凯正环保工艺设备有限公司 │ 发表时间：2022-06-29 10:45:58　

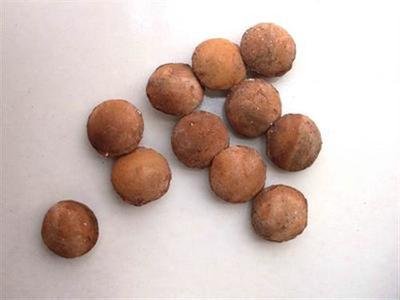

纸浆废液是一种良好的粘结剂，在冷固球团行业，因为其价格便宜，有代替糖蜜作为粘结剂应用的工业案例。

一、基本参数

纸浆废液系深棕色稀膏状液体，易溶于水，比重1.2 ~1.5，其主要经济指标如下（不同的厂家，指标会有区别）。

项目	指标
含水量 %	68.9
干燥物 %	31.1
水不溶物% ＜	0.652
矿物质 %	9.96
PH ＞	7

二、原料成分

	含泥量	SiO₂	Al₂O₃	Fe₂O₃	K₂O+Na₂O	MgO+CaO
石英砂	≤2	≥94		1.5	2.0
天然黄沙		＞90	＜7	1.5	＜2.5	＜1

三、性能试验

3.1、纸浆废液的加入量。

试验表明，混合料成型时，随着粘结剂的增加，相应提高湿球强度，当加入量达到6-7%时，强度反而开始下降。经过长时间测试，可以得出粘结剂加入量与强度的关系。我们认为当粘结剂加入超过一定量后，相应地水份增加，物料的润湿作用加强，增加了物料之间的相对滑移，因为湿球强度会有降低。

由于这种粘结剂材料的表面张力，使得物料具有较为坚固的外壳，更由于这种粘结剂与黏土如膨润土的共同使用，使的混合物料具有较大的湿强度。增加黏土的加入量且总体水份合适，可使得混合物料的湿强度提高很多。

实验表明，这类粘结剂适合与粘土一起使用，其配比控制在（纸浆：粘土）=1:2左右，混合物料的强度比较好。

3.2 干燥

实验表明，当干燥温度稍微超过100℃以后，型球具有较大的强度，温度超过140-150℃便开始失去粘结作用，通常为了使型球干透到中心，仍然保持较高的干燥温度，合理的温度为：160-180℃。这会带来另外一个问题就是，因为烘干温度较低，则型球到达高强度所需要的时间越长。干燥时间通常需要1-2小时左右。干燥时间也与热风的对流速度有关。

tag标签:粘结剂
